2月27日，三安光电与意法半导体在重庆合资设立的安意法半导体碳化硅晶圆厂正式通线。作为全新打造的国际一流化合物半导体生产基地，该项目预计将在2025年四季度实现批量生产，这将成为国内首条8英寸车规级碳化硅功率芯片规模化量产线。按照规划，项目全面达产后每周可以生产约1万片车规级晶圆。

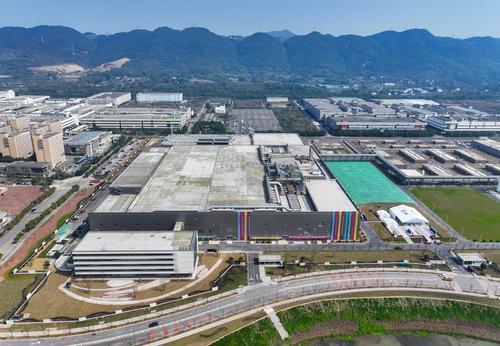

▲2月27日，重庆高新区，安意法半导体有限公司厂区。首席记者 龙帆 摄

据介绍，安意法半导体有限公司成立于2023年8月，由三安光电（股权占比 51%）与意法半导体（中国）投资有限公司（股权占比49%）共同出资设立。该项目计划总投资约230亿元，将建成年产约48万片的8英寸碳化硅晶圆生产线，主要产品为车规级电控芯片。为配套这一项目，三安光电于2023年7月全资设立重庆三安半导体有限责任公司，在同一园区规划投资70亿元，建设一条年产48万片的8英寸碳化硅衬底生产线，并已于2024年9月通线投产。

当天，通线仪式在位于重庆高新区的安意法半导体有限公司厂区内举行。三安光电总经理、安意法董事长林科闯说，该项目仅用16个月就正式通线，创造了一个业内项目建设的奇迹。这离不开重庆市委、市政府营造的优质营商环境，主动作为的服务精神；离不开双方股东的合力支持和项目团队的拼搏努力。

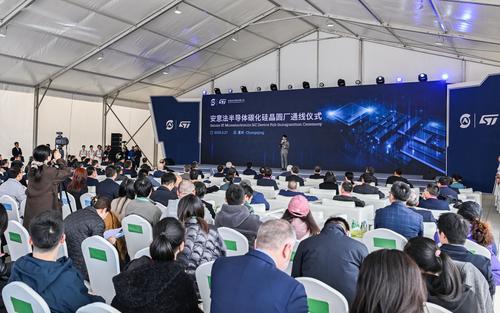

▲2月27日，重庆高新区安意法半导体有限公司厂区，安意法半导体碳化硅晶圆厂通线仪式现场。首席记者 龙帆 摄

他表示，三安光电在碳化硅全链制造方面有多年生产管理经验的积淀，意法半导体在国际功率芯片领域拥有技术领先和市场品牌优势，安意法半导体是双方携手并进、强强联合的成果，“安意法半导体的未来和发展非常值得期待，我们一定努力为客户创造更具性价比的产品，为重庆发展作出应有的贡献。”
